Инфракрасный спектрометр серии FluidScan

Демо-прибор есть в нашей лаборатории г. Москва

Портативный ИК спектрометр для масла с огромной базой данных. В зависимости от задачи может определять из одной капли следующие параметры: Вода в масле, Щелочное число, Кислотное число, Окисление, Нитрование, Сажа, Пробой по антифризу и другие.

  • Специализированный инфракрасный спектрометр
  • Простой в использовании
  • Определяет состояние, при котором используемое масло непригодно для эксплуатации
  • Высокая повторяемость и воспроизводимость результатов
  • Обширная библиотека жидкостей для разных применений
  • Инновационные методы определения содержания воды в масле
  • 10 показателей состояния масла в вашей руке
  • Более 450 видов масел во встроенной базе данных
  • Результат за секунды
  • Внесен в Государственный реестр средств измерений Р
  • Описание
  • Технические характеристики
  • Измеряемые параметры

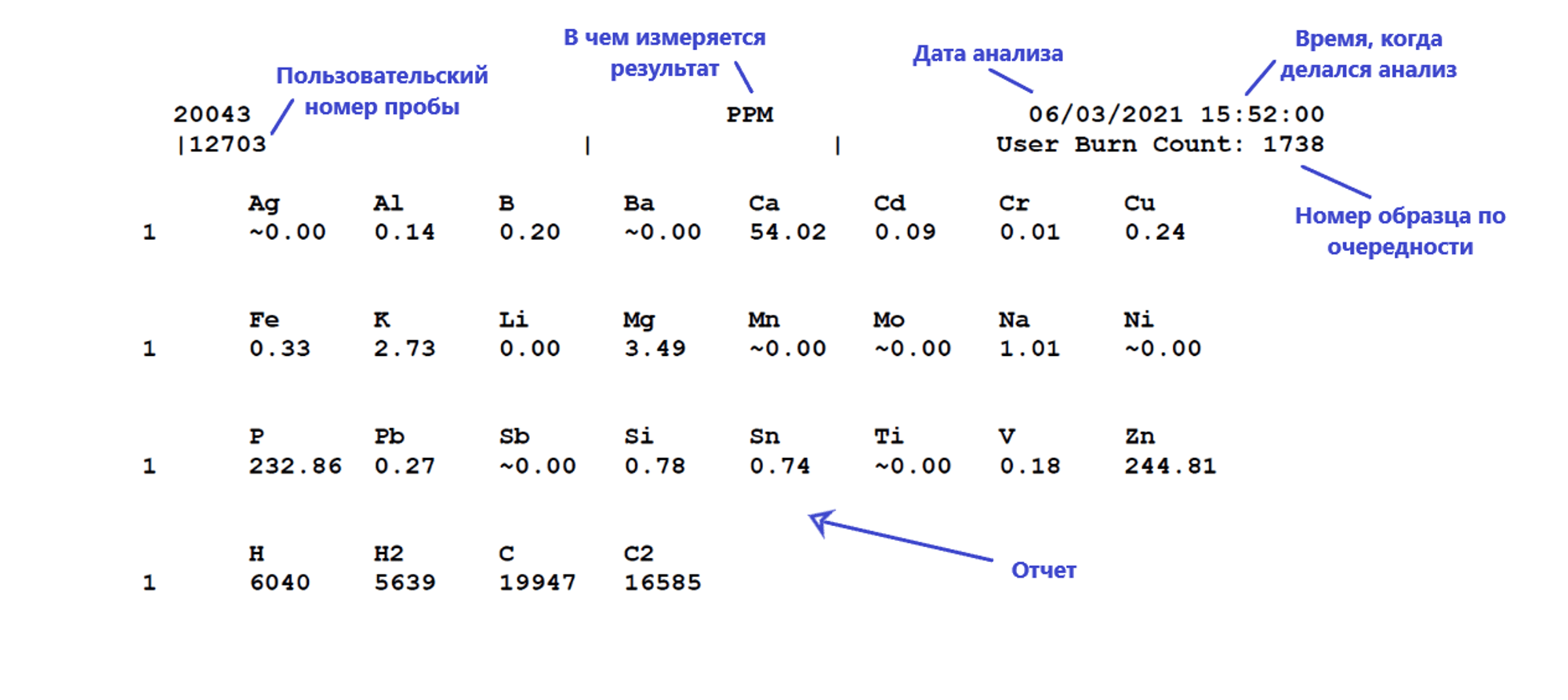

  • Примеры отчетов

Анализатор FluidScan 1000 Series обеспечивает получение критических параметров состояния масла и играет важную роль в профилактическом обслуживании. Использование данного прибора позволяет увеличить интервалы замены масла или периоды между ТО, благодаря пониманию текущего состояния смазочного материала. Особенно стоит отметить, что в некоторых экстремальных условиях эксплуатации может потребоваться не увеличенный интервал замены масла, а сокращенный, что поможет спасти технику.

Специализированный инфракрасный спектрометр
  • Не содержит движущихся частей, портативный, встроенный аккумулятор позволяет использовать в полевых условиях
  • Многомерная калибровка с уникальными алгоритмами для конкретных масел
Простота использования
  • Требуется всего одна капля масла и одна минута для анализа
  • Не требует растворителей для очистки
  • Цветовая кодировка, настраиваемые пользователем пределы
Определяет состояние, при котором используемое масло непригодно для эксплуатации

Определяемые параметры общее кислотное число, общее щелочное число, степень окисления смазочных материалов, содержание воды, наличие в масле гликоля (охлаждающей жидкости), количество сажи, степень истощения присадок и другие параметры в смазочных материалах, используемых в редукторах, турбинах, двигателях и гидравлических системах.

Высокая повторяемость и воспроизводимость результатов
  • Соответствие ASTM D7889 «Стандартный метод испытаний для определения эксплуатационных‰ свойств жидкости в условиях эксплуатации с использованием ИК-спектроскопии»
  • Отличная корреляция с лабораторными тестами для определения содержания воды методом титрования по Карлу Фишеру (KF), чисел TAN и TBN
  • Воспроизводимость и повторяемость сопоставимы с настольным методом ИК-Фурье спектроскопии (FTIR) по ASTM E2412
  • Анализ данных в соответствии с ASTM E1655
Обширная библиотека жидкостей для разных применений
  • Более 850 масел для быстрой работы
  • Возможность выбора базы данных в зависимости от задачи и типа компонента
Инновационные методы определения содержания воды
  • Запатентованный алгоритм определения общего количества как растворенной, так и свободной воды
  • Альтернатива титрования по Карлу Фишеру без использования растворителей
  • Индекс воды для контроля состояния смазки
Принцип работы

В основе прибора FluidScan лежит запатентованный спектрометр среднего инфракрасного диапазона с дифракционной оптикой и линейной детекторной решеткой. Спектрометр собирает инфракрасное излучение, прошедшее через жидкость в ячейке с откидной крышкой, в волновод. Затем волновод переносит свет на призматическую дифракционную решетку, которая отражает свет в высокоэффективный матричный детектор, регистрирующий инфракрасный спектр жидкости. Библиотека приложений FluidScan включает более 850 масел и постоянно пополняется. Параметры масел различаются в зависимости от типа масла, поэтому параметры моторных масел отличаются от параметров трансмиссионных масел. Такие параметры, как вода, TAN или TBN, калибруются в соответствии с методом ASTM D7889, используемым в обычных лабораториях анализа масла, с превосходной корреляцией с использованием методов многомерной калибровки. Новые масла, отсутствующие в библиотеке, можно сопоставлять и добавлять в качестве пользовательских жидкостей, а существующая калибровка может быть применена к пользовательской жидкости с возможностью изменения настройки градиента и смещения, если это необходимо.

Он также соответствует требованиям Национального стандарта по выбросам опасных загрязнителей воздуха для поршневых двигателей внутреннего сгорания (NESHAP RICE) для увеличения интервалов замены масла в двигателях и резервных генераторах при использовании вместе с портативным вискозиметром Spectro MiniVisc 3050 .

Настольное приложение Fluid Manager обеспечивает:
  • Возможность отчета
  • Синхронизация устройства
  • Резервное копирование данных
  • База данных Asset Manager

Прибор FluidScan® классифицирует жидкости на группы, называемые семействами, на основе их химического состава, особенностей использования и спектральной характеристики. Спектр всех жидкостей в каждом семействе изменяется аналогичным образом при заданной степени деградации или загрязнения. Выбираются специфичные для каждого семейства алгоритмы, которые точно определяют эти показатели.

Эти алгоритмы дают количественные результаты по наиболее важным свойствам наиболее распространенных типов масел. Применяются многомерные калибровки, поэтому количественные показатели могут быть получены даже для сильно загрязненных проб.

Модели FluidScan

FluidScan 1000
FluidScan 1100
База данных по умолчанию (Одна бесплатная библиотека с FL364 по FL371 на момент покупки)
База данных по умолчанию (Промышленное оборудование)
Возможность обновления до полной библиотеки
Возможность приобретения дополнительной лицензии на определение общего содержания воды (доп. комплектация)
Анализ по запланированным точкам пробоотбора
Интерфейс TruVu 360 Device Console
Габариты
Размеры
24 см (В) x 14 см (Ш) x 7 см (Г) (9,5 дюйма x 5,5 дюйма x 2,75 дюйма)
Вес
1,4 кг (3 фунта)
Размеры транспортной упаковки
45,7 см (В) x 40,6 см (Ш) x 35,6 см (Д) (18 дюймов x 16 дюймов x 14 дюймов)
Питание
Батарейный источник питания
Встроенный перезаряжаемый литий-ионный аккумулятор
Мощность
240 В перем. тока, 60 Гц, 10 Вт
Типичное время работы
6-8 часов
Время перезарядки
6,5 часов
Программное обеспечение
Программное обеспечение/Операционная система
Microsoft Windows® CE, ЖКдисплей 640 x 480
Дисплей
Цветной
Хранение
512 МБ
Передача данных
USB для обновления и синхронизации данных
Порты
USB 2.0 тип A, тип B, Ethernet
Требования для анализа
Объем пробы
<100 мкл (1 капля)
Растворители/Реагенты
Не требуются
Рабочая температура окружающей среды
от 10°C до 50°C (от 14°F до 122°F)
Относительная влажность
От 0 до 100%, без конденсации
Высота над уровнем моря
до 5000 метров (16 404 фута)

Одним из преимуществ FluidScan перед лабораторным FTIR является его способность сообщать абсолютные количественные результаты для критических свойств, таких как TAN и загрязнение водой для промышленных смазок или TBN, вода, гликоль и сажа для моторных масел. В таблице ниже указаны различные параметры, предоставляемые FluidScan в зависимости от типа масла.

Контролируемые параметры масла в зависимости от области применения
Категории приложений
Параметры, измеряемые прибором FluidScan
Трансмиссия
Вода (ppm), окисление (абс./0,1 мм), целостность жидкости (ед.)
Гидравлические системы — огнестойкие жидкости (фосфатный эфир)
Вода (ppm), TAN (мг КОН/г)
Гидравлические системы — аэрокосмическая промышленность (синтетическая гидравлическая жидкость)
Вода (ppm), окисление (абс./0,1 мм), Alien Fluid на минеральной основе (MIL-H-2304) (%) и моторное масло Alien Fluid (MIL-H-23699) (%)
Высокотемпературный теплоноситель (закалочное масло)
Вода (ppm), окисление (абс./0,1 мм)
Промышленное оборудование (Паровые и парогазовые турбины, гидравлические системы, компрессоры, охладители, редукторы и т.д.)
Вода (ppm), окисление (абс./0,1 мм), TAN (мг КОН/г)
Турбины — аэрокосмическая промышленность (синтетическое масло для газотурбинных установок)
Вода (ppm), TAN (мг КОН/г), противоокислительные присадки (% истощения)
Двигатели (Моторное масло для различных типов двигателей, включая бензиновые, дизельные, сверхмощные дизельные, на мазуте, на природном газе и т.д.)
Вода (ppm), окисление (абс./0,1 мм), TBN (мг KOH/г), TAN (мг KOH/г), (Только природный газ), сульфатирование (абс./0,1 мм), нитрование (абс./см), сажа (%), гликоль (%), противоизносные присадки (%), разбавление биодизеля (%) (дизельное топливо и дизельное топливо для тяжелых условий эксплуатации – моторные масла)
Консистентная смазка
Вода, Окисление, Индекс воды
Этанол в бензине
Этанол (%)
Жирнокислотный метиловый эфир (FAME) в дизельном топливе
Жирнокислотный метиловый эфир (FAME) (%)
Биодизельное сырье
Вода (ppm), FFA%
Биодизель
Вода (ppm), TAN (мг КОН/г), общий глицерин (%)

Прибор FluidScan® классифицирует жидкости на группы называемые семействами, на основе их химического состава, особенностей использования и спектральной характеристики. Спектр всех жидкостей в каждом семействе изменяется аналогичным образом при заданной степени деградации или загрязнения. Выбираются специфичные для каждого семейства алгоритмы, которые точно определяют эти показатели. Эти алгоритмы дают количественные результаты по наиболее важным свойствам распространенных типов масел.

Применяются многомерные калибровки, поэтому количественные показатели могут быть получены даже для сильно загрязненных проб.

  • Прямой отчет о ключевых параметрах масла в зависимости от типа масла
  • Встроенные ограничения сигнализации
  • Простой экспорт данных в csv с помощью USB-порта
