Портативный магнитометр серии FerroCheck

Демо-прибор есть в нашей лаборатории г. Москва

Общее содержание железа в пробе. Позволяет быстро оценить степень износа механизма по анализу масла и предотвратить аварию.

  • Измерение общего количества металлосодержащих частиц в ppm (мг/кг)
  • Простой в использовании
  • Расширенные возможности ввода/вывода
  • Работает от аккумулятора
  • Соответствует стандарту ASTM D8120
  • Контроль износа техники за секунды
  • Не требует пробоподготовки
  • Работает с маслами и смазками
  • Встроенный аккумулятор
  • Описание
  • Технические характеристики
  • Измеряемые параметры
  • Примеры отчетов

Анализатор FerroCheck 2000 Series способен быстро и точно измерять общее содержание железосодержащих частиц износа в маслах и смазке для определения износа и разрушения компонентов на ранней стадии.

К типичным компонентам, подверженным износу, в рамках программы обслуживания по техническому состоянию, относятся:

  • Коробки передач
  • Турбины
  • Гидравлика
  • Силовая передача
  • Двигатели внутреннего сгорания
  • Насосы и компрессоры

ПРИНЦИП ДЕЙСТВИЯ

Ядром FerroCheck является пара прецизионных катушек с закругленными углами, которые при включении генерируют магнитные поля. Когда небольшое количество масла во время эксплуатации вводится в одну из катушек, частицы металлов износа, такие как железо, никель и кобальт, взаимодействуют с магнитным полем и вызывают изменения тока в катушках. Величина изменения тока пропорциональна количеству частиц железа в масле, откалиброванному в ppm (мг/кг).

Пробирка для пробы предназначена для оптимизации положения в измерительной катушке. Перед измерением катушки автоматически электрически балансируются, что исключает влияние на измерение колебаний температуры окружающей среды. Результатом являются повторяемые и стабильные измерения независимо от температуры оператора и окружающей среды, что критично для большой сервисной группы, выполняющей анализ масел и смазок на месте в полевых условиях.

СРАВНЕНИЕ С ЛАБОРАТОРНЫМИ МЕТОДАМИ ИССЛЕДОВАНИЯ

Лабораторные методы исследования, такие как ICP, RDE и другие, имеют ограничения по размеру частиц износа в пробе. Обычно ограничения составляют 8-18 мкм (ICP – 5 мкм, SpectrOil – 10 мкм, MicroLab – 18 мкм), то есть частицы большего размера не определяются спектрометром и не учитываются в результате, при этом такие частицы являются важнейшей информацией для оценки состояния компонента и контроля износа. Более того, комбинируя эти методы можно получить важнейшую информацию для аналитики. А именно, если прибор FerroCheck показывает меньшую концентрацию железа, чем традиционный спектрометр, то можно сделать вывод, что в пробе содержится много железосодержащих частиц маленького размера. Это может указывать, например, на коррозию внутри компонента. Если FerroCheck показывает больше железосодержащих частиц, чем спектрометр, то это говорит о том, что в пробе содержатся крупные частицы износа, которые не могут быть определены спектрометром. В зависимости от полученных результатов можно сделать выводы о природе этих частиц и принимать решения по устранению возможных неполадок.

Измерение общего количества металлосодержащих частиц в ppm (мг/кг)

  • Измеряет все железосодержащие материалы – частицы нормального износа и крупные частицы чрезмерного износа механизмов

Высокая точность и воспроизводимость

  • Широкий диапазон измерений
  • Включает стандарты для валидации

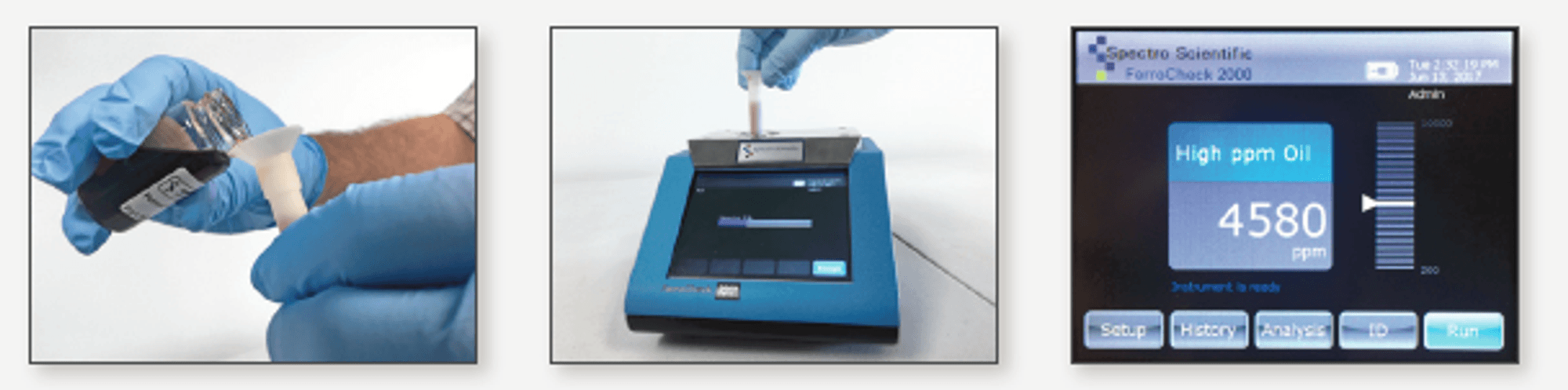

Простой в использовании

  • Работает без растворителей и не требует подготовки образцов
  • Для теста достаточно образца менее 2 мл
  • Результаты - через 30 секунд
  • Расширенные возможности ввода/вывода
  • Автоматическое сохранение данных, экспорт файлов в формате CSV или использование интерфейса ПО OilView™ AMS
  • Устройство имеет малый вес, легко помещается в инструментальный ящик или переносную сумку; время работы до следующей подзарядки - более 4 часов. Для постоянной работы может быть подключено к электросети.

Модели магнитометров FerroCheck


FerroCheck 2000
FerroCheck 2100
Анализируемая жидкость: смазочное масло
Анализируемая жидкость: консистентная смазка
Результат: Общее содержание железа, ppm (кг/мг) по массе
Соответствие ASTM D8120
Стандартные калиброванные диапазоны для масла: 0–2000 ppm, 2000–10 000 ppm
Стандартные калиброванные диапазоны для консистентной смазки: 0-2000 ppm, 2000 ppm - 15%
Время анализа <30 с
Предел обнаружения 3 ppm (мг/кг)
Стандарты для валидации в комплекте
Габариты
Размеры (Ш x Д x В )
17 см x 20 см x 13,5 см (6,6 дюйма x 7,8 дюйма x 5,2 дюйма)
Вес
2,9 кг
Питание
Источник питания
Встроенный перезаряжаемый литий-ионный аккумулятор
Питание
240В AC, 60 Гц, 3,5 Ватт для зарядного устройства
Типичное время работы
Время работы от батареи 4-6 ч или подключение к электросети для непрерывной работы
Технические характеристики пользовательского интерфейса
Дисплей
6” сенсорный дисплей с фиксированным углом наклона
Передача данных
USB флэш накопитель или ПО OilView LIMS
Ввод данных
Сенсорный экран
Требования для анализа
Объем пробы
Для масла с пробиркой для отбора пробы: 1,5 мл Для лодочки со смазкой: 0,75 мл
Рабочая температура окружающей среды
От 10С до 40C
Относительная влажность
10-90%, без конденсации
Внутренняя память для хранения данных
2000 образцов
Результат
Общее количество железосодержащих частиц, ppm (мг/кг)
Методология
ASTM D8120
Стандартный аналитический диапазон
FerroCheck 2000: 0-2000 ppm, 2000-10,000 ppm FerroCheck 2100: 0-2000 ppm, 2000-10 000 ppm для масла 0-2000 ppm, 2000 ppm-15% для смазки
Время теста
< 30 сек.
Предел обнаружения
3 ppm для масла, 7 ppm для смазки
Воспроизводимость
3% RSD

Анализ масла

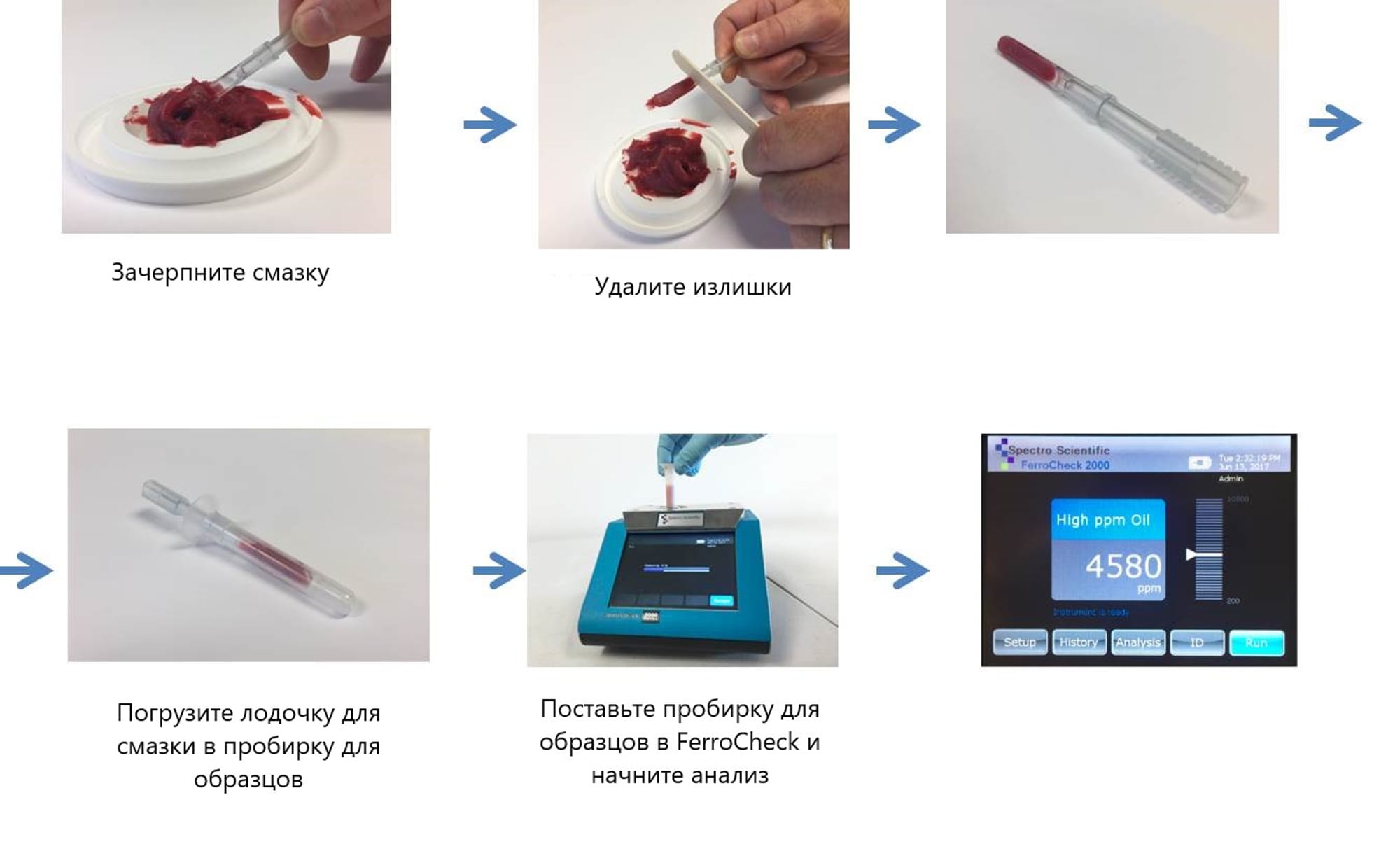

Анализ Смазки
