Лазерный анализатор и счетчик частиц в масле LaserNet

Система LaserNet 200 Series позволяет специалистам по надежности быстро и легко оценить состояние оборудования всего за несколько минут. Анализируя лишь несколько миллилитров жидкости, пользователи видят полную картину износа машины и ее загрязнения твердыми частицами. Это позволяет пользователю определять эффективность фильтрации, тип возникающего режима износа и изменение концентрации железа (мг/кг) для проведения технического обслуживания.

Простым нажатием кнопки вы можете контролировать износ оборудования по следующим параметрам:

• Коды чистоты, такие как ISO 4406, ГОСТ 17216 и другие, указывают на класс чистоты масла.
• Общее содержание железа в ppm (мг/кг) показывает наличие зарождающегося дефекта или ненормативного износа
• По форме частиц, включая неметаллические частицы, вы можете определить источник происхождения этих частиц и устранить источник загрязнения

Наличие этой информации позволяет специалистам по надежности принимать обоснованные решения по обслуживанию своих критически важных активов.

Ключевые особенности

• Подсчет частиц, распределение по размерам и стандарты (ISO 4406, NAS 1638, NAVAIR 01-1A-17, SAE AS 4059, ГОСТ 17216, ASTM D6786, HAL и определяемые пользователем)
• Измерение содержания ферромагнитных частиц в пробе с подсчетом и распределением ферромагнитных частиц по размеру в ppm (мг/кг)
• Выделение крупных частиц железа из общего количества железа в пробе
• Отчет о проценте крупных частиц железа и критичности износа для определения тренда и интерпретации измерения.

Множество конфигураций и опций системы удовлетворяют потребности коммерческих лабораторий и промышленных предприятий в контроле загрязнения и профилактическом обслуживании.

Дополнительные опции

• Контроль ферромагнитных частиц – позволяет измерять как содержание ферромагнитных частиц, так и общее количество частиц в одной пробе, устраняя необходимость измерения содержания ферромагнитных частиц на другом приборе
• Классификация формы частиц износа – прямые изображения силуэтов частиц износа, подсчет и классификация частиц износа размером более 20 мкм
• Возможность подключения к автосемплеру – обеспечивает автоматическую обработку до 24 проб отработанного масла или гидравлической жидкости без участия оператора

Принцип работы

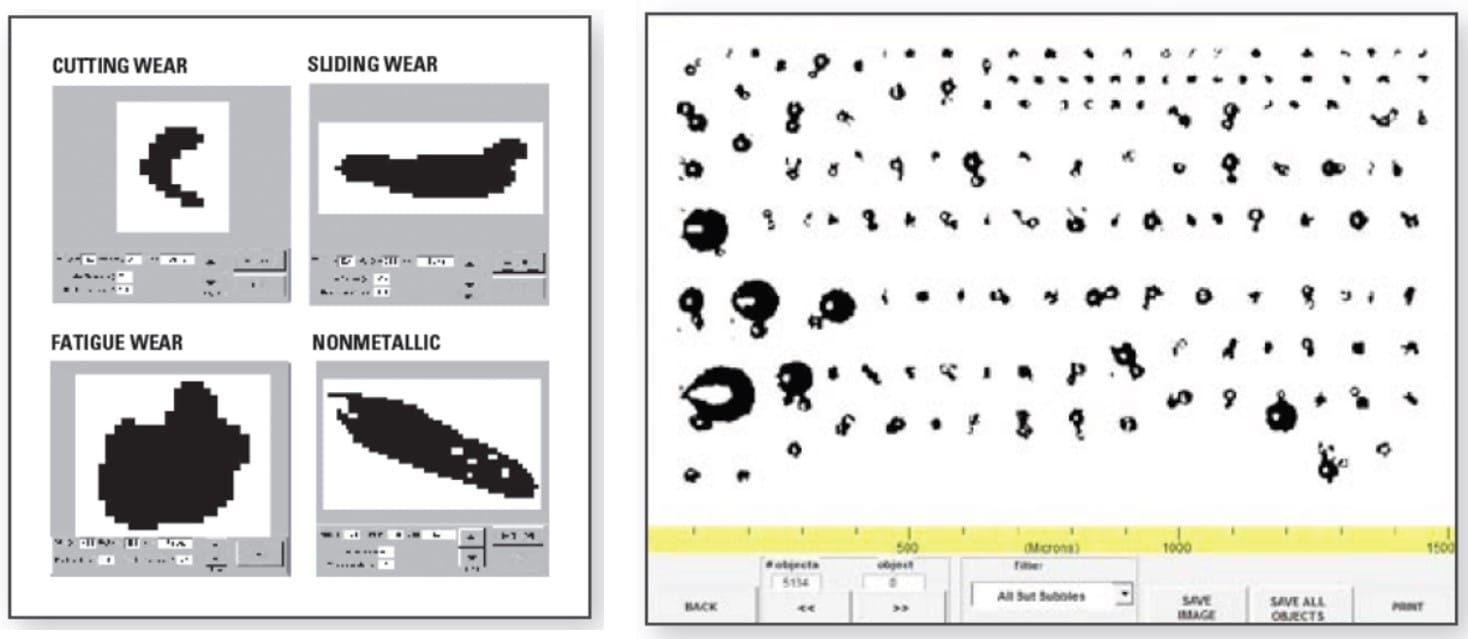

Силуэт частиц износа с LaserNet

В системе LaserNet 200 Series используется инновационный, запатентованный подход к тестированию жидкости непосредственно из пробирки. Устройство объединяет в себе анализатор частиц с прямой визуализацией и чувствительный магнитометр для генерации подсчета частиц, изображений и концентрации двухвалентного железа в миллионных долях. Образцы масла и жидкости проходят через проточную кювету, освещаемую лазером, а видеокамера CCD подсчитывает и классифицирует частицы по данным изображения. Этот метод предоставляет пользователю очень надежный и точный счетчик частиц, который может выдерживать широкий спектр грязных и чистых образцов с различной вязкостью.

Способность LaserNet Fines фиксировать фактический силуэт частиц износа позволяет использовать «автоматизированную феррографию» для классификации частиц износа. Все частицы размером более 20 мкм классифицируются нейронной сетью по таким категориям, как резка, усталость, сильное скольжение, неметаллы, свободная вода и волокна.

Управление данными

Экспорт данных LaserNet

Система LaserNet 200 Series позволяет экспортировать данные в лабораторные системы LIMS, а также в форматы текстовых файлов с разделителями-запятыми или табуляцией. Изображения износа можно экспортировать как файлы .jpeg или .bmp. Консоль устройства TruVu 360 Device Console (TDC) производства компании Spectro Scientific полностью объединяет систему LaserNet 200 с платформой TruVu 360 Enterprise Fluid Intelligence

Модели лазерных анализаторов частиц серии LaserNet 200
